Spezifikationen
Profilart
Konstruktionsprofil
Länge max.
6 m
Material
Aluminium
Profilmaß X
30 mm
Profilmaß Y
60 mm
Gewicht pro Meter
1450 g/m
Nutgröße
6 mm
Nutenanzahl
6
Ix Flächenträgheitsmoment
53161 cm4
Iy Flächenträgheitsmoment
18984 cm4
Querschnittsfläche FL
524,28 mm²
Oberflächenbeschaffenheit
Aluminium eloxiert
Eloxal
Hell E6/EV4
Endenausführung
Gesägt
Kernlochdurchmesser
M10
Bestell-Nr.
930105
Informationen
- Konstruktionsprofil aus Aluminium
- Schraubkanalprofil mit T-Nut
- Für stabile, vielseitige Konstruktionen
- Einfache Montage
- Flexibel einsetzbar
- Optische und funktionale Zusatznutzen
- Eloxal hell
- Verschiedene Längen bis 6000 mm

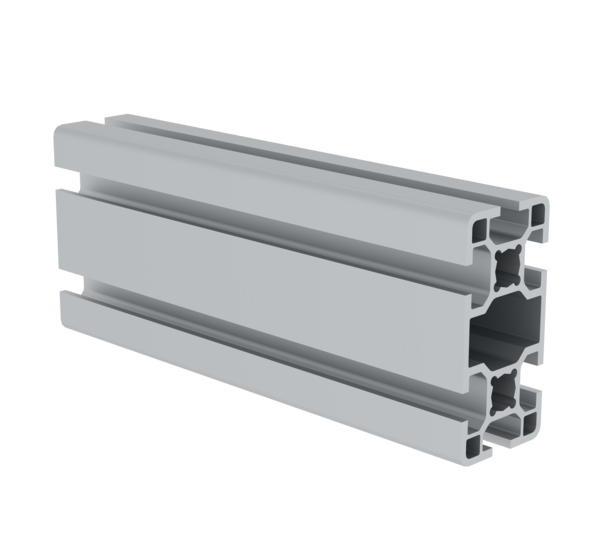

Modulare Präzision trifft auf doppelte Tragkraft! Das MUNK Aluminium-Profil 30 × 60 mm bietet sechs 6-mm-T-Nuten für intelligente Steckverbindungen und trägt dank hoher Flächenträgheitsmomente auch anspruchsvolle Baugruppen zuverlässig.
Maximale Stabilität bei schlankem Design
- Asymmetrische Außenabmessungen 30 × 60 mm schaffen Platz für Leitungen oder Paneele und erhöhen die Biegesteifigkeit.
- Ix = 53161 cm⁴, Iy = 18984 cm⁴ – ideal für vertikale Rahmen, Portale oder Auslegerarme.
- Nur 1,450 kg/m Eigengewicht: leichter Transport, geringere Antriebslasten in bewegten Konstruktionen.
Schnell montiert, jederzeit erweiterbar
Die durchgehenden Schraubkanäle verbinden Bauteile kraftschlüssig mit Standardschrauben (M10-Kernkanal) – ganz ohne Schweißen. Komponenten lassen sich bei Layoutänderungen sekundenschnell versetzen oder ergänzen.
Dauerhaft geschützt & repräsentativ
- Hell eloxiertes Aluminium E6/EV4 bildet eine verschleißfeste Oberfläche und verleiht Maschinengestellen eine hochwertige Optik.
- Profile werden bis 6 m Länge millimetergenau zugesägt und kommen montagefertig bei Ihnen an – kein Verschnitt, keine Nacharbeit.
Typische Einsatzfelder
- Maschinenportale: Große Spannweiten dank hoher Ix-Steifigkeit in Längsrichtung.
- Schutzeinhausungen: Sichere Abtrennungen mit variabler Tür- und Paneelposition über sechs Nuten.
- Lineareinheiten & Achssysteme: Präzise Führung durch optimale Biegesteifigkeit.
- Ergonomische Arbeitsplätze: Nachrüstbar mit Zubehör über alle sechs Anschlusspunkte.
Entdecken Sie das MUNK Aluminium-Profil 30 × 60 mm – die kräftige Basis für modulare Konstruktionen, die heute überzeugen und morgen mitwachsen.
- Konstruktionsprofil aus Aluminium
- Schraubkanalprofil mit T-Nut
- Für stabile, vielseitige Konstruktionen
- Einfache Montage
- Flexibel einsetzbar
- Optische und funktionale Zusatznutzen
- Eloxal hell
- Verschiedene Längen bis 6000 mm
Lieferumfang
- Aluminium-Profil, zugesägt auf die gewünschte Länge (max. 6 m): 1 x
Technische Änderungen und Preisänderungen vorbehalten. Maß- und Gewichtsangaben in ca.-Werten. Haftung für Irrtum und Fehler ausgeschlossen. Abbildungen ähnlich, manche Abbildungen zeigen Sonderausstattung. Vorschaubilder stehen stellvertretend für eine Produktfamilie und können optisch daher vom konkret gesuchten Produkt abweichen, u.a. bei Stufenanzahl oder Material.
